جائزہ
ہیٹ ایکسچینجر(ہیٹ ایکسچینجر)، ٹھنڈے سیال آلات میں گرمی کی منتقلی کا گرم سیال حصہ ہے، جسے ہیٹ ایکسچینجر بھی کہا جاتا ہے۔ ہیٹ ایکسچینجر کیمیکل، پیٹرولیم، پاور، فوڈ، اور بہت سی دوسری صنعتی پیداوار میں ایک اہم مقام رکھتا ہے، کیمیائی پیداوار میں اس کا ہیٹ ایکسچینجر ہیٹر، کولر، کنڈینسر، ایوپوریٹر ری بوائلر وغیرہ کے طور پر استعمال کیا جا سکتا ہے، وسیع پیمانے پر استعمال کیا جاتا ہے۔
درجہ بندی
مختلف میڈیا کے لیے، مختلف کام کرنے کے حالات، مختلف درجہ حرارت، ہیٹ ایکسچینجر کے مختلف دباؤ، ساخت کی قسم بھی مختلف ہے، ہیٹ ایکسچینجرز کی مخصوص درجہ بندی حسب ذیل ہے:
1, گرمی کی منتقلی کے اصول کی درجہ بندی کے مطابق
انٹر وال ہیٹ ایکسچینجر
انٹر وال ہیٹ ایکسچینجر دیوار کے بہاؤ سے الگ ہونے والی جگہ میں دو سیالوں کے درمیان درجہ حرارت کا فرق ہے، دیوار کی سطح میں حرارت کی ترسیل اور سیال کی نقل و حرکت، دو سیالوں کے درمیان حرارت کی منتقلی۔ شیل اور ٹیوب، کیسنگ، اور ہیٹ ایکسچینجرز کی دیگر اقسام ہیں۔ دیوار سے دیوار ہیٹ ایکسچینجر اس وقت سب سے زیادہ استعمال کیا جاتا ہے۔
تھرمل اسٹوریج ہیٹ ایکسچینجرز
ہیٹ سٹوریج ہیٹ ایکسچینجر ہیٹ سٹوریج باڈی کے ذریعہ تشکیل کردہ ٹھوس مواد کے ذریعے، اعلی درجہ حرارت کے سیال سے کم درجہ حرارت کے سیال تک گرمی، ایک خاص درجہ حرارت تک پہنچنے کے لئے ٹھوس مواد کو گرم کرنے کے ذریعے پہلے گرم درمیانہ، سرد میڈیم اور پھر ٹھوس مواد کے ذریعے گرم کیا جاتا ہے، تاکہ یہ گرمی کی منتقلی کا مقصد حاصل کر سکے۔ حرارت جمع کرنے والے ہیٹ ایکسچینجر میں روٹری قسم، والو سوئچنگ کی قسم وغیرہ ہوتی ہے۔
سیال سے منسلک بالواسطہ ہیٹ ایکسچینجر
فلوئیڈ سے منسلک بالواسطہ ہیٹ ایکسچینجر ایک ہیٹ ایکسچینجر ہے جس میں دو سطحی ہیٹ ایکسچینجرز ان میں گردش کرنے والے ہیٹ کیریئر کے ذریعہ منسلک ہوتے ہیں، ہیٹ کیریئر ہائی ٹمپریچر فلوڈ ہیٹ ایکسچینجر اور کم ٹمپریچر فلوئڈ کے درمیان گردش کرتا ہے، جس سے ہائی ٹمپریچر فلوئڈ ہیٹ ایکسچینجر ہوتا ہے۔ درجہ حرارت کا سیال، اور کم درجہ حرارت کے سیال ہیٹ ایکسچینجر میں کم درجہ حرارت والے سیال کو گرمی جاری کرتا ہے۔
براہ راست رابطہ ہیٹ ایکسچینجرز
ہائبرڈ ہیٹ ایکسچینجر کے نام سے بھی جانا جاتا ہے، اس قسم کا ہیٹ ایکسچینجر ایک ایسا آلہ ہے جہاں دو سیال براہ راست رابطے میں آتے ہیں اور گرمی کے تبادلے کے لیے مکس ہوتے ہیں، مثال کے طور پر، ٹھنڈے پانی کا ٹاور، گیس کنڈینسر وغیرہ۔
کمپاؤنڈ ہیٹ ایکسچینجر
بھاپ اور پانی کی سطح کی قسم کا بالواسطہ ہیٹ ایکسچینج اور پانی اور پانی کے براہ راست مخلوط بہاؤ ہیٹ ایکسچینج کا مجموعہ دو طرح کے ہیٹ ایکسچینج کا سامان ہے۔ بخارات-پانی کی سطح کی قسم بالواسطہ حرارت کی منتقلی کے مقابلے میں، گرمی کی منتقلی کی اعلی کارکردگی کے ساتھ؛ اعلی استحکام اور کم یونٹ شور کے مقابلے بخارات پانی کی براہ راست مخلوط حرارت کی منتقلی کے ساتھ۔
2، استعمال کے لحاظ سے درجہ بندی
ہیٹر
ہیٹر سیال کو ضروری درجہ حرارت پر گرم کرنا ہے، لیکن حرارتی سیال مرحلے کی تبدیلی میں نہیں ہوتا ہے۔
پری ہیٹر
پروسیس آپریشنز کے لیے معیاری عمل کے پیرامیٹرز فراہم کرنے کے لیے پری ہیٹر سیالوں کو پری ہیٹ کرتے ہیں۔
سپر ہیٹر
ایک سپر ہیٹر کسی سیال (گیس یا بھاپ) کو گرم حالت میں گرم کرنے کے لیے استعمال کیا جاتا ہے۔
بخارات بنانے والا
بخارات کا استعمال سیالوں کو ابلتے ہوئے مقام سے اوپر کے درجہ حرارت پر گرم کرنے کے لیے کیا جاتا ہے تاکہ سیال بخارات بن جائے اور عام طور پر اس میں ایک مرحلہ بدل جائے۔
3، ساخت کے لحاظ سے درجہ بندی

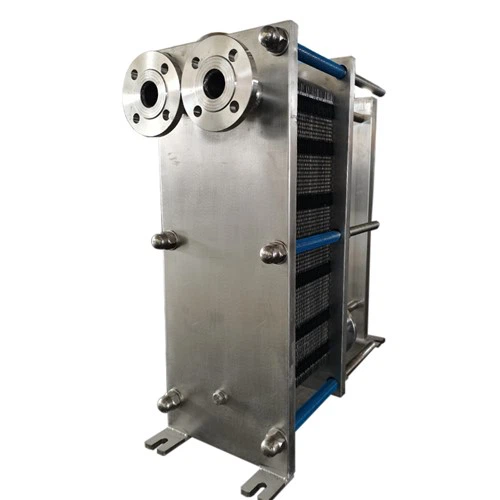

فلوٹنگ ہیڈ ہیٹ ایکسچینجرز، فکسڈ ٹیوب پلیٹ ہیٹ ایکسچینجرز، یو سائز ٹیوب پلیٹ ہیٹ ایکسچینجرز، پلیٹ ہیٹ ایکسچینجرز وغیرہ میں تقسیم کیا جا سکتا ہے۔
صنعت کی حیثیت
پیٹرولیم، کیمیکل، ہلکی صنعت، دواسازی، توانائی، اور دیگر صنعتی پیداوار میں ہیٹ ایکسچینجرز، اکثر کم درجہ حرارت کے سیال کو گرم کرنے یا اعلی درجہ حرارت کے سیال کو ٹھنڈا کرنے، بھاپ میں مائع بخارات بنانے، یا مائع میں بھاپ کو گاڑھا کرنے کے لیے استعمال ہوتے ہیں۔
ہیٹ ایکسچینجرز سامان کی اکائی ہو سکتے ہیں، جیسے ہیٹر، کولر کنڈینسر وغیرہ۔ بلکہ سازوسامان کے اجزاء، جیسے امونیا سنتھیسز ٹاور ہیٹ ایکسچینجرز پر بھی عمل کرتے ہیں۔ ہیٹ ایکسچینجر کیمیائی پیداوار میں سازوسامان کی ایک اہم اکائی ہے، اعداد و شمار کے مطابق، ہیٹ ایکسچینجر کا ٹن وزن پورے عمل کے آلات کا تقریباً 20 فیصد بنتا ہے، کچھ 30 فیصد تک، اس لیے اس کی اہمیت کا اندازہ لگایا جا سکتا ہے۔
