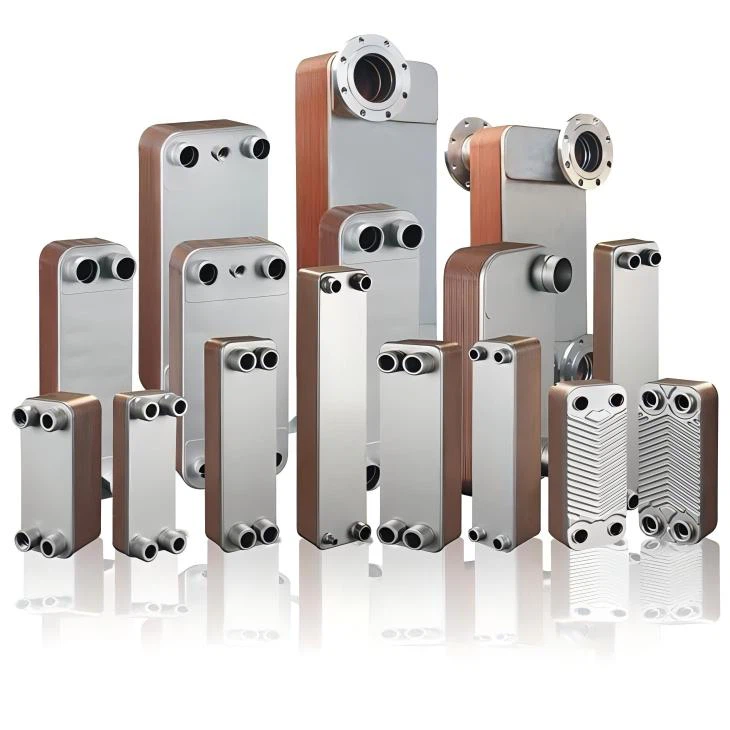

FS12,FS14 اور FS-Y12 بنیادی طور پر وال ہنگ سٹو کے لیے سیکنڈ اونڈ لیول ہیٹ ایکسچینجر میں استعمال ہوتے ہیں، ایک وال ہنگ سٹو مینوفیکچرر کسٹم پروڈکٹس ہیں جن میں گرمی کی منتقلی کی اعلی کارکردگی اور طویل سروس لائف ہے۔
بی ایچ ای فار ایئر ڈرائر ایک پروڈکٹ ہے جو ریفریجریشن ڈرائر انڈسٹری کے لیے اپنی مرضی کے مطابق ہے جس میں ہیٹ ایکسچینج کی اعلی کارکردگی اور طویل سروس لائف ہے۔
کمپریسڈ ہوا کو خشک کرنے کے لیے استعمال کیے جانے والے دیگر بریزڈ پلیٹ ہیٹ ایکسچینجر سے مختلف، ایئر ڈرائر کے لیے EXHEAT BHE کمپریسڈ ہوا کے ہیٹ ریکوری، ایوپوریٹر اور نمی کو الگ کرنے والے ماڈیولر (جسے "تھری ان ون" ماڈیولر بھی کہا جاتا ہے) میں جوڑتا ہے اور اس میں کچھ خاص خصوصیات ہیں۔ ذیل میں منفرد خصوصیات:
① جداکار میں پلیٹوں کی تعداد کا تعین اس کے ورکنگ بوجھ سے کیا جا سکتا ہے، جو کمپریسڈ ہوا کا حجم ہے۔ آزاد ایئر کمپریشن ڈیزائن کی ضرورت کے بغیر، مصنوعات کی لاگت کو کم سے کم کیا جاتا ہے.
② گرمی کی بحالی پر پہلے سے نکاسی آب کا اضافہ بخارات کی بجلی کی کھپت کو کم کر سکتا ہے۔
③ نمی الگ کرنے والے کے اوپری حصے کا کنکشن صارف کو ٹھنڈی خشک کمپریسڈ ہوا کا حصہ فراہم کر سکتا ہے،
یا مصنوعات کی باقاعدہ صفائی کے لیے استعمال کیا جائے۔
④ evaporator غیر متناسب رنر ڈیزائن کو اپناتا ہے (جب REF مرحلے میں گرمی کی منتقلی ہوتی ہے)، اس طرح
گرمی کے تبادلے کی کارکردگی کو بہتر بنانے اور کمپریسڈ ہوا کے دباؤ کو کم کرنے کے لیے۔
⑤ اعلی درجہ حرارت کی تبدیلی اور تھکاوٹ کی جانچ کے طویل چکروں کو برداشت کرنے کے لیے مقامی طور پر خصوصی ساختی کمک کا ڈیزائن اپنایا جاتا ہے۔
ڈوئل سرکٹ ہیٹ ایکسچینجر بنیادی طور پر چلرز اور ہیٹ پمپوں میں بخارات اور کنڈینسر میں استعمال ہوتے ہیں، اور کچھ HFC، HFO ریفریجرینٹس پر لاگو ہوتے ہیں۔ ڈوئل سرکٹ ڈیزائن بیک ٹو بیک سلوشن سے بہتر ہے، اور یہ فل لوڈ اور آدھے بوجھ دونوں حالات میں پوری کارکردگی رکھتا ہے۔
بریزنگ ہیٹ ایکسچینجر دھاتی اجزاء کو ایک ساتھ جوڑنے کا ایک مؤثر طریقہ ہے۔ اس میں فلر دھات کو پگھلانا اور دھات کے دو ٹکڑوں کو جوائنٹ میں جوڑنے کے لیے استعمال کرنا شامل ہے۔ بریزنگ کا عمل مضبوط، رساو سے تنگ جوڑ پیدا کر سکتا ہے جو تھرمل اور مکینیکل دباؤ کے خلاف مزاحم ہوتے ہیں۔
بریزنگ ہیٹ ایکسچینجرز کا ایک فائدہ یہ ہے کہ اسے مختلف دھاتوں میں شامل ہونے کے لیے استعمال کیا جا سکتا ہے۔ یہ مختلف مواد پر مشتمل ہیٹ ایکسچینجرز بناتے وقت کارآمد ثابت ہوسکتا ہے، کیونکہ بریزنگ کا عمل دھاتوں کو ان کی انفرادی خصوصیات سے سمجھوتہ کیے بغیر ایک ساتھ جوڑ سکتا ہے۔ مزید برآں، بریزنگ کا استعمال پتلے اور نازک مواد کو جوڑنے کے لیے کیا جا سکتا ہے، کیونکہ اس عمل کے دوران ہیٹ ان پٹ کو کم کیا جاتا ہے۔
بریزنگ کا ایک اور فائدہ پیچیدہ شکلیں اور کنفیگریشنز بنانے کی صلاحیت ہے۔ ہیٹ ایکسچینجر کے پاس ہیٹ ٹرانسفر کو بہتر بنانے کے لیے پیچیدہ اور درست ڈیزائن ہو سکتے ہیں، اور بریزنگ کا استعمال درستگی اور کارکردگی کے ساتھ ان ڈیزائنوں کو بنانے کے لیے کیا جا سکتا ہے۔
واضح رہے کہ بریزنگ کے لیے ایک مضبوط اور قابل اعتماد کنکشن کو یقینی بنانے کے لیے صاف اور مناسب طریقے سے تیار کردہ سطحوں کی ضرورت ہوتی ہے۔ اس لیے ہیٹ ایکسچینجرز کو بریز کرنے کی کوشش کرنے سے پہلے سخت صفائی اور پہلے سے گرم کرنے کے طریقہ کار پر عمل کرنا ضروری ہے۔
مجموعی طور پر، بریزنگ ہیٹ ایکسچینجر کے اجزاء میں شامل ہونے کا ایک انتہائی موثر اور ورسٹائل طریقہ ہے۔ یہ متعدد فوائد پیش کرتا ہے، بشمول مختلف مواد میں شامل ہونے اور پیچیدہ شکلیں بنانے کی صلاحیت۔ مناسب طریقہ کار پر عمل کرنے سے، بریز جوڑ انتہائی قابل اعتماد اور تھرمل اور مکینیکل تناؤ کے خلاف مزاحم ہو سکتے ہیں۔
| ماڈل | چوڑائیA(ملی میٹر) | اونچائی بی (ملی میٹر) | لمبائی (ملی میٹر) | افقی بندرگاہ فاصلہ C(mm) |
عمودی بندرگاہ فاصلہ D (ملی میٹر) |
زیادہ سے زیادہ دباؤ[Mpa] | زیادہ سے زیادہ بہاؤ کی شرح[M3/h] | وزن [کلوگرام] |
| EX14 | 76 | 206 | 9+2.3n | 42 | 172 | 3/4.5 | 8 | 0.7+0.06n |
| EX15A | 80 | 190 | 9+2.3n | 40 | 154 | 1 | 8 | 0.9+0.06n |
| EX15B | 95 | 210 | 9+3.3n | 50 | 165 | 1 | 8 | 0.9+0.06n |
| EX18 | 50 | 165 | 9+3.3n | 95 | 210 | 1 | 8 | 0.7+0.06n |
| EX30 | 70 | 250 | 13+2.4n | 124 | 304 | 3/4.5 | 18 | 2.2+0.16N |
| EX50C | 50 | 466 | 10+2.35n | 111 | 525 | 3/4.5 | 18 | 2.6+0.19N |
| EC50D | 50 | 446 | 10+2.35n | 111 | 525 | 3/4.5 | 18 | 2.6+0.21N |
| EX60 | 63 | 470 | 10+2.35n | 119 | 526 | 3/4.5 | 18 | 2.9+0.21N |
| EX95A/B | 92 | 519 | 11+2.72N | 191 | 616 | 3/4.5 | 36 | 7.8+0.44N |
| EX100E | 159 | 413 | 10+2.15N | 174 | 456 | 3/4.5 | 42 | 6.5+0.37N |
| EX120 | 174 | 456 | 13+2.36N | 246 | 528 | 3/4.5 | 42 | 7.2+0.52N |
| EX190 | 179 | 567 | 13+2.7N | 307 | 696 | 1.5/2.1 | 100 | 10+0.62N |
| EX200 | 188 | 603 | 13+2.7N | 321 | 738 | 1.5/2.1 | 100 | 12.3+0.88N |
| EX210 | 205.2 | 568 | 13+2.55N | 322 | 739 | 3.0/4.5 | 100 | 11+0.82N |
| EX600 | 220 | 1190 | 22+2.78N | 429 | 1398 | 1.5/2.1 | 180 | 31.8+1.73N |
| EX35 | 220 | 1190 | 9+3.1N | 429 | 1398 | 2 | 180 | 1+0.16N |
